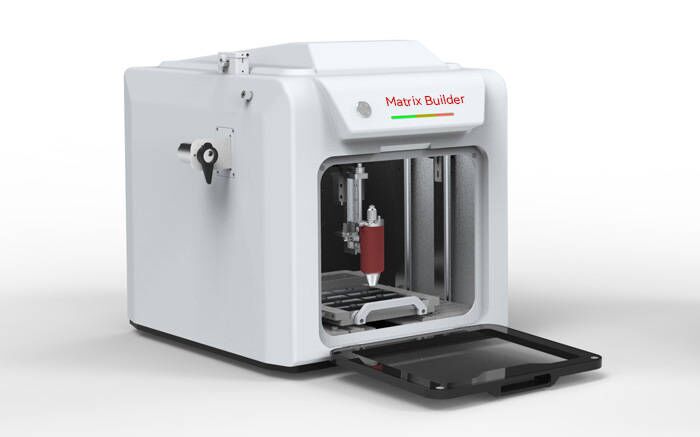

Matrix Builder基質噴塗儀介紹

Matrix Builder基質噴塗儀，采用電噴霧基質噴塗技術精确控製基質結晶大小，保障了更細膩，更均一的基質噴塗效果。基質結晶最小可達5 μm。主要用于MALDI-MSI、DESI-MSI、AFADESI-MSI質譜成像實驗的組織樣品製備環節，用于幫助提高質譜成像的信号強度咊分辨率，也可用于納米材料噴塗、胰酶噴塗、原位衍生化等實驗。目前在脂質組學、蛋白質組學、環境毒理、空間代謝組學等領域具有非常好的使用場景。

Matrix Builder基質噴塗實驗案例展示

小鼠腦組織基質噴塗質譜成像實驗                腎髒組織樣本基質噴塗質譜成像實驗                納米基質噴塗質譜成像實驗

研究目的

腦組織微區具有特異性。利用MALDI MSI觀察微區脂質等代謝小分子分布。

實驗方案設計

采用Matrix Builder基質噴塗儀，DHB基質（20 mg/mL DHB，溶劑：乙腈/水=8/2），布魯克MALDI-FTICR MSI質譜進行實驗。

具體參數如下：

（1）基質噴塗儀實驗參數如下：循環次數爲8次；泵速爲0.07 mL/min；掃描間距爲2 mm；噴嘴溫度爲 50℃；噴霧壓力爲0.55 MPa；幹燥時間爲8 s；噴霧電壓爲 0 V；基質濃度爲20mg/mL；噴嘴速度爲 30 mm/s；掃描方式爲橫向掃描；載波檯溫度爲45℃；保持時間爲30 s；噴嘴高度爲12 mm。

（2）MALDI-FTICR質譜分析采用Bruker SolariX質譜儀。使用NaTFA對實驗儀器進行外部校标。具體的實驗參數如下：Plate offset爲100 V；Deflector Plate爲180 V；Laser Shots爲150 V；Laser Power爲65%；Frequency爲150 Hz；Laser Focus爲medium；步長爲100 µm。數據處理使用FlexImaging 5.0軟件(Bruker Daltonics)

實驗結果

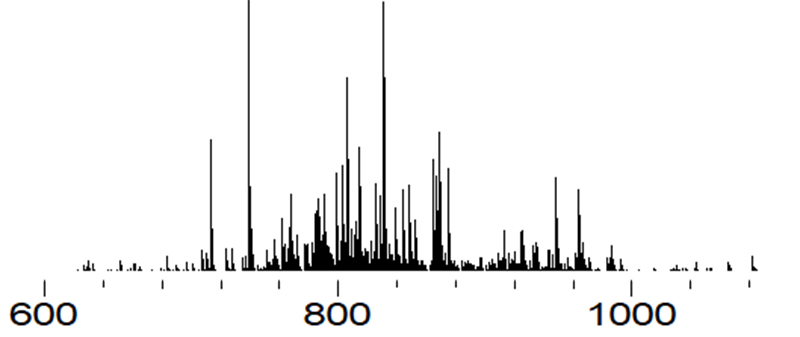

圖1：質譜數據圖。由圖可見，大量的脂質分子可以被檢測到。


圖2：分子成像圖，腦微區分子分布有清晰界限

實驗方案

采用Matrix Builder基質噴塗儀，DHB基質，布魯克MALDI-FTICR MSI質譜進行實驗。

實驗方案設計

采用Matrix Builder基質噴塗儀，DHB基質（20 mg/mL DHB，溶劑：乙腈/水=8/2），布魯克MALDI-FTICR MSI質譜進行實驗。

具體參數如下：

（1）基質噴塗儀實驗參數如下：循環次數爲8次；泵速爲0.07 mL/min；掃描間距爲2 mm；噴嘴溫度爲 50℃；噴霧壓力爲0.55 MPa；幹燥時間爲8 s；噴霧電壓爲 0 V；基質濃度爲20mg/mL；噴嘴速度爲 30 mm/s；掃描方式爲橫向掃描；載波檯溫度爲45℃；保持時間爲30 s；噴嘴高度爲12 mm。

（2）MALDI-FTICR質譜分析采用Bruker SolariX質譜儀。使用NaTFA對實驗儀器進行外部校标。具體的實驗參數如下：Plate offset爲100 V；Deflector Plate爲180 V；Laser Shots爲150 V；Laser Power爲65%；Frequency爲150 Hz；Laser Focus爲medium；步長爲100 µm。數據處理使用FlexImaging 5.0軟件(Bruker Daltonics)

實驗結果

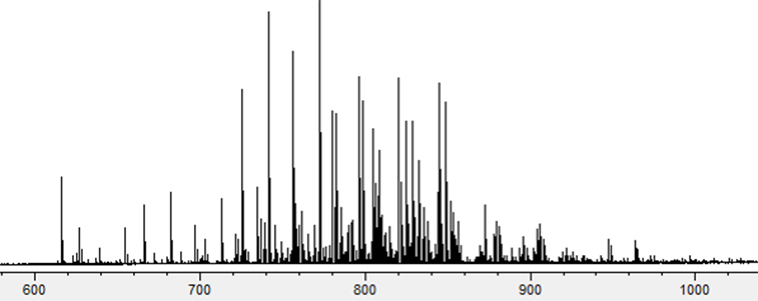

圖3 質譜數據圖

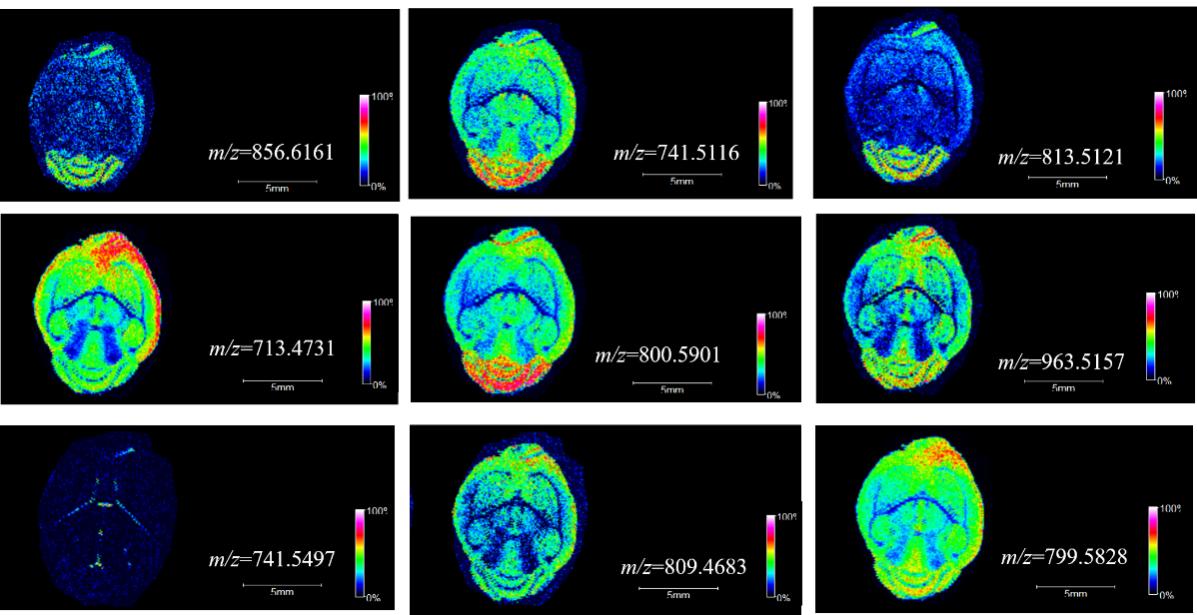

圖4 部分脂質分子成像圖

實驗方案

采用Matrix Builder基質噴塗儀，納米顆粒TiO2基質（100nm，10 mg/mL DHB，溶劑：乙腈/水=8/2），布魯克MALDI-FTICR MSI質譜進行實驗。

實驗方案設計

具體參數如下：

TiO2基質2mg/mL溶于甲醇溶液基質噴塗儀實驗參數如下：循環次數爲20次；泵速爲0.08 mL/min；掃描間距爲2 mm；噴嘴溫度爲 50℃；噴霧壓力爲0.6 MPa；幹燥時間爲8 s；噴霧電壓爲 0 V；基質濃度爲2mg/mL；噴嘴速度爲 30 mm/s；掃描方式爲橫向掃描；載波檯溫度爲45℃；保持時間爲30 s；噴嘴高度爲12 mm。

實驗結果

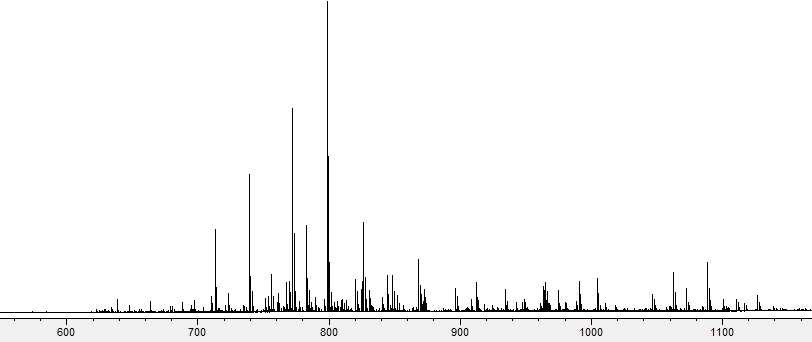

圖5  TiO2對鼠腦解析的總離子流圖



圖6  TiO2對鼠腦解析的分子成像圖

數據來源：

（1）Anal. Chem. 2015, 87, 12, 5860–5865

（2）維科托基質噴塗應用支撐實驗室。
